系统总体介绍
目前变电站基本都配置了综合自动化系统、五防、视频监控、电子围栏或红外周界等，对变电站的监控，保护、控制、安全防范起到了重要的作用，但是这些系统最大的一点 不足是不能对站内工作人员现场作业进行有效的安全管理，比如对于工作人员误入危险区、巡视不到位、擅自变更或扩大工作范围等行为很难做到有效的安全控制。
变电站安全作业系统可将变电站区域内的任何动态活动均处于系统智能监控下，具有直观性、及时性、追溯性、可重现性。把以前完全由人工管理的设备巡视、设备操作 设备检修等变电站日常作业纳入自动化系统的管理控制服务，不为安全管理留下任何死角。
通过建设变电站作业安全管控系统，能把传统的由事后被动分析处理或者事发时发出警告变为事前主动安全防范，可主要解决以下问题：
实现了变电站同一时刻图像信号全覆盖；
图像中目标量化计算处理，实现了由计算机替代人工监视管理，减轻人员工作量，有效提高了变电站日常作业安全管控能力；
事前安全防范取代事故事后分析处理，填补变电站作业安全管理的空白点；
彻底解决变电站巡视不按时不到位、误入工作区、人员监控不利等安全问题；
通过对运动目标的越限越界检测以及站区内的烟火报警检测，有效消除站内的安全隐患；
作为电子围栏或红外周界等安防系统设备的补充，对外来入侵者进行告警、监视并记录外来入侵者的全部行为；

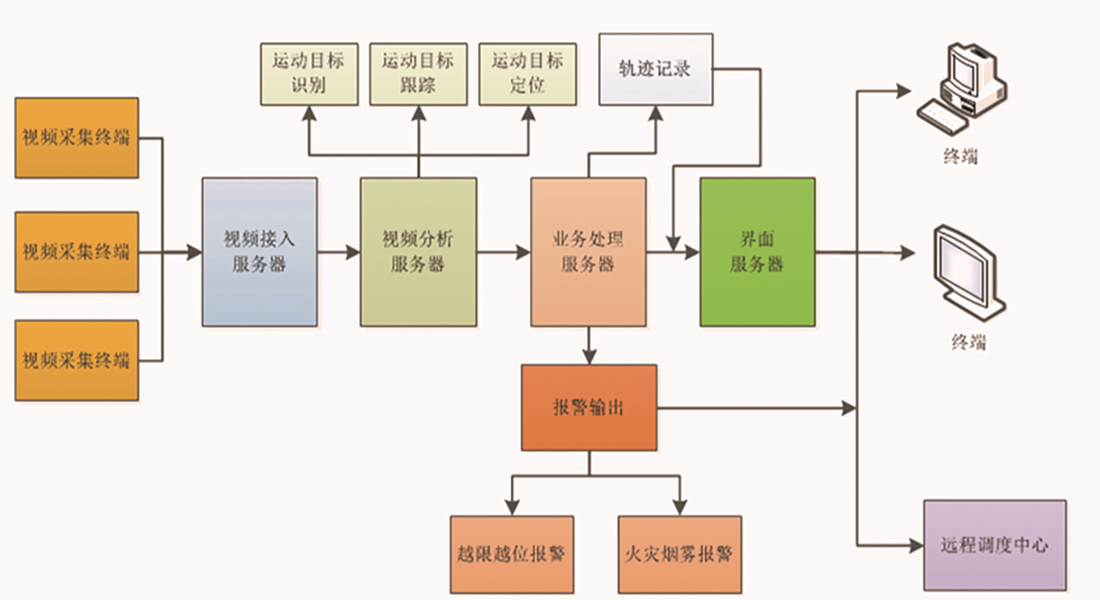

系统框架图
技术特点
- 采用人工智能技术，结合计算机管理，建立变电站安全作业管控系统，实现对变电站作业人员、车辆、大型移动设备等的智能化监控和管理，并 有效排除了蚊虫、阴影、灰尘、烟雾等恶劣环境造成的干扰。
- 通过目标定位技术，将传统的一般图像监视系统转变为定量确定物理位置的高精度低成本视觉定位系统。
- 通过数据挖掘，建立通用的变电站作业安全模式数学模型库，为未来的大规模推广应用提供了基础手段。
系统特点
- 智能视频处理
可对实时图像中的目标（如：人员、车辆、移动施工设备等）进行捕捉、检测，根据人和车辆的特征，识别人和车 的位置信息，并换算得出相关位置数据信息。
- 电子地图展示
通过目标定位技术，可将摄像头画面中的目标定位到电子地图上，通过电子地图集中监控。
- 实时监控
可监视站内单个或多个移动目标位置显示，可跟踪目标，自动追踪目标的移动。当有目标越位或越界时，自动产生告警。
- 历史轨迹检索与回放
可选择时间段或任务进行作业轨迹回放，在电子地图上显示所有进入管理区域的人员或车辆轨迹。
- 越限越界报警
在地图上可设置检测区域，当有目标越位后，系统自动弹出告警界面，同时通过变电站的室外扬声器发出提醒警示。后台 主站管理系统自动切换弹出视频监视系统的图像画面。
- 火灾烟雾报警
系统自动对视频图像进行实时检测，当变电站区域内出现烟火时，自动产生告警。
- 任务管控
系统运行按相应的任务工作，如：参观、巡视（常规）、操作、维修、事故处理等任务。巡视任务是划定相应的日常巡视路线 ，越位报警。其他任务可根据实际作业独立设防，可自定义任务类型、布防区域以及任务执行的时间等。
- 数据统计与报表管理
系统能够根据各种管理需求，对采集信息进行处理、统计和挖掘，提供精确的管理数据，供管理和决策：以 报表的形式，显示统计数据：能自动生成各类统计报表。
对系统异常事件进行统计与查询，为作业管理系统提供帮助；
对巡视作业的工作情况进行统计，监督巡视工作的到位率；
统计变电站现场作业时间、人次、频率；
可按不同的时间段进行统计和查询，可按季、月、旬、周、日、班、组分别进行统计。
功能介绍
提供传统监控中的视频监控功能，支持多画面分割显示，并可将跟踪的运动目标显示在视频画面中
系统自动记录了所有运动目标在监控区域内的行动轨迹，可以查看指定某一天的或者当天任意时间段的轨迹图，点击某一条轨迹 可调出对应的视频录像进行查看。并可选择任意时间段进行轨迹回放、支持快速、慢速播放。
系统检测到运动目标有越界或越位告警时，会产生告警，同时记录了告警发生前后的视频录像。通过事件检索， 可以查询指定日期或者时间段内的告警事件，并可查看对应时间的视频录像。
系统运行按照任务来进行工作，可以根据实际需要自定义任务类型（参观、巡检、检修、故障处理等）、布防区域以及任务执行 的时间段等。任务配置完成后，后台将自动进行调度。
系统还集成一些其它功能，包括报表、设备管理、用户与权限管理、系统日志等。
应用案例

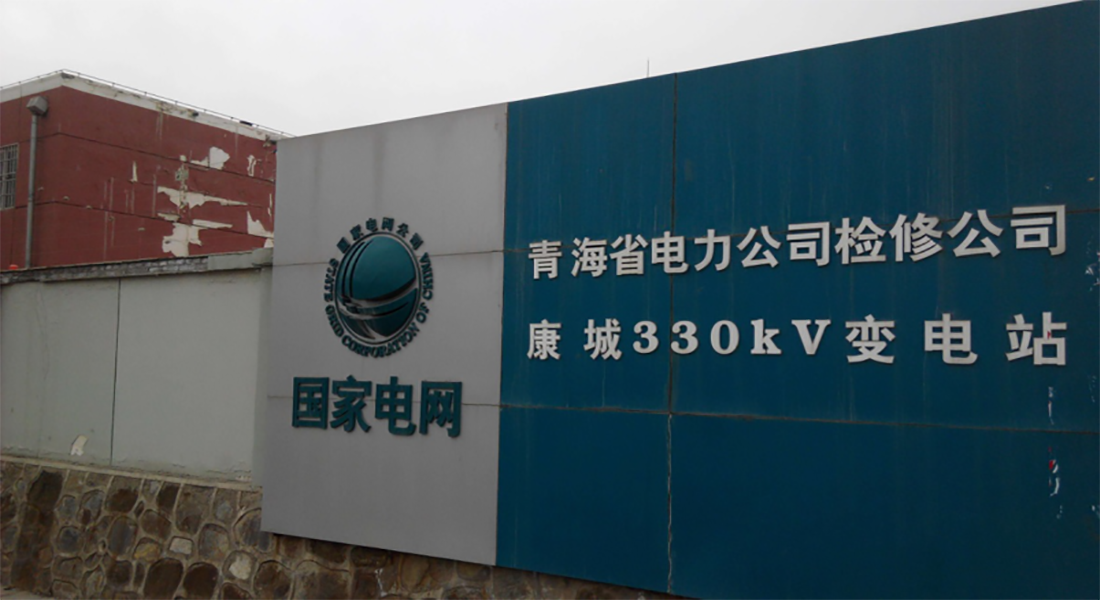

国网青海省康城330kv变电站

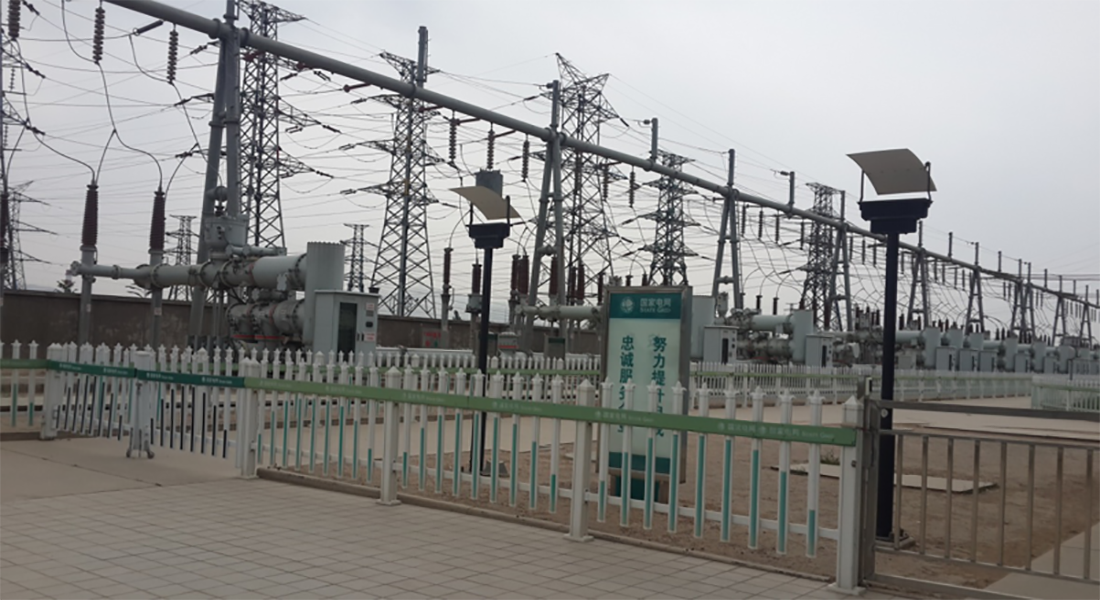

国网青海省桃园330KV变电站
